甘孜电缆故障探测仪工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。三、面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差小于0.1米。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

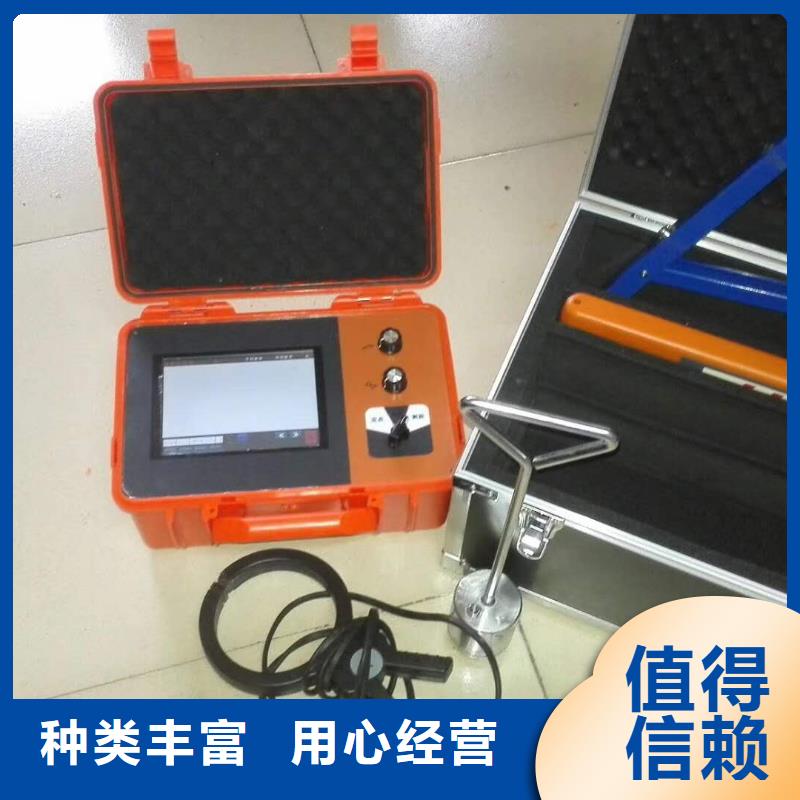

甘孜电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
甘孜电缆故障探测仪共有四种类型供选择：“油浸纸型”、“不滴流型”，“交联乙烯”，“聚氯乙烯”，“自选介质”五个菜单项。选择其中一项就等于选择一种速度，即电波在该电缆中的传播速度。数据采样与测量：共有八个按键。“采样”键：在系统测试时采用。每按动一次“采样”键，系统便采集一次数据，并可以在图形显示区绘出波形图来。“扩展”键：为了计算故障距离，按此键可将显示的波形扩展后再计算故障距离。每按一次波形扩展一倍，按四次为一个循环。“卷动”键：波形被扩展后故障点特征波形可能会处于屏以外的其它屏内，按此键可将显示内容一屏一屏地向左移动，直到故障波形在当前屏內显示出来，便于光标定位。“归位”键：需要光标快速回到屏幕左端时按此键。“定位”键：计算距离起点键。在光标移动到特征波形的起始拐点处按此键。“左移”键和“右移”键：这两个键用于控制光标的左右位移。当按动它们时，游标移动，每按一次移动一个单位。如果需要快速移动游标，可以用鼠标拖动游标，到合适的位置松开即可；也可以在波形的特征点上点鼠标的左键直接对准游标。“复位”键：系统复位键。无论系统处于何种状态，按此键均可退回到系统主界面。“存储”键：按此键可将测试的波形和数据存储于电脑内存中。（“存储”与数据管理菜单里的“存盘”不同。“存盘”是将数据存储在磁盘上，可长期保存，而“存储”只是将数据存储在电脑内存中，关机后数据会丢失。）“调用”键：与“存储”配合使用。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
电缆仪甘孜生产厂家价格优惠
<甘孜>天正华意电气设备有限公司
甘孜电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。
甘孜电缆故障探测仪不要轻易拆卸探头及仪器，以防人为损坏。八、声磁同步定点仪的操作技巧任何一种仪器设备，在充分了解性能、特点后，方能事半功倍地发挥其功能。该定点仪尽管操作极其简单方便，但在使用时也得根据现场特点，巧妙地使用，才能充分发挥其优势。从使用说明书中介绍的原理知道，此定点仪靠仪器中的电磁传感器接收到故障电缆在冲击放电时产生的辐射电磁波后开始计数，而在拾音传感器接收到故障点放电时产生的地震波后停止计数。电磁波与声音震动波之间的时间差乘以地下声波传播的速度，便是探头至故障点的直线距离（即数字屏显示的数值）。也就是说，只有在冲击闪络之后，探头测听到故障点传来的地震波使计数器停止计数后，所显示的数值才是有效而可信赖的。但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，
<甘孜>天正华意电气设备有限公司
甘孜电缆故障探测仪.操作界面介绍：采样方式 点击 键弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络法”、“三次脉冲”、“八次脉冲”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法，配合多次脉冲发生器使用）。电缆长度点击 键，弹出电缆长度选择子菜单。子菜单中包括8个选项，分别为：50m、300m、1km、2km、5km、10km、30km、60km。根据测试距离选择合适的电缆长度，按对应的子菜单键可以对电缆长度进行选择，仪器开机默认300m，再按“电缆长”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型点击 键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页点击键可以返回初始界面。打印（选配）点击键可以将界面打印出来。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
电缆仪甘孜生产厂家价格优惠
<甘孜>天正华意电气设备有限公司
甘孜电缆故障探测仪 设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:
甘孜电缆故障探测仪 仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。滤波参数 功能描述全通 全通：带宽100Hz~1.5kHz本设定提供的工作频带，适合在外界干扰比较小的环境下使用。低通 低通：带宽100Hz~400Hz本设置特别适用于测量点距离正在故障点比较远，或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号，容易发生低频信号的噪音音量较高的现象。高通 高通：带宽200Hz~1.5kHz本设置，适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。带通 带通：带宽150Hz~600Hz带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。这样根据不同的现场，选择合适的滤波参数。本设备支持四种录波参数
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠 <甘孜>天正华意电气设备有限公司甘孜电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。
甘孜电缆故障探测仪工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。三、面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差小于0.1米。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
甘孜电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
<甘孜>天正华意电气设备有限公司
甘孜电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。
电缆仪甘孜生产厂家价格优惠
甘孜电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。
<甘孜>天正华意电气设备有限公司 电缆仪甘孜生产厂家价格优惠
甘孜电缆故障探测仪仪器自动采样刷新一次，同时可调节增益旋钮配合采样，如果波形的尖峰成方形，这是增益调的过大现象，这时要适当的减小增益，直到波形适合分析为止。采到了合适的波形后，要停止采样，如果不停止，就会再次刷新数据。5）、分析数据：按照闪络波的分析分析方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例第二章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。
