甘孜手持式光数字测试仪6继电保护测试仪智能检定装置后面板1.3继电保护测试仪智能检定系统主要指标继电保护测试仪智能检定装置主要指标：设备名称项目名称范围TH66精度等级THU66精度等级检测装置交流电流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流电流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流电压0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流频率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o总畸变率　0.05％基波0.05％基波谐波2～20次0.1％基波0.05％基波响应时间　5us5us同步性　5us 2us合闸角　5us对应的角度5us对应的角度时钟　50us50us纹波　0.1％RG0.1％RG1）交直流电流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20档。2）交直流电压量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30档。3）环境温度：实验室（20±2）o，预热时间不低于30分钟。二 THFZ全功能程控电子负载主要特性规程要求：a单路电流、电压带负载（纯阻性）能力b多路电流或电压同时输出带负载（纯阻性）能力c单路电流、电压带感性（容性）负载能力带负载（纯阻性）能力，是指通过的电流（或两端电压）精度在标的范围内和总畸变率不大于1％的输出功率；通常检测方式是采用滑动电阻器来测试单路电流、电压带负载（纯阻性）能力，由于滑动电阻的工作方式是通过改变其线圈匝数实现阻值变化，那么改变0.01Ω以下的阻值就显的特别费劲。

<甘孜>天正华意电气设备有限公司

甘孜手持式光数字测试仪主机TH-8508智能变电站光数字测试仪充电器1×DC4.2V，3.0AU盘1×Kingston，4.0G测试线材不同型号配置的测试线材不同，以装箱清单为准相关文件1×用户手册1×装箱清单1×产品合格证1×产品保修卡包装箱1×铝制外包装箱，手提式若以上列出的任何一项配件有损坏或是短缺，请尽快与您的经销商联系。1.3 产品特色?采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏＋键盘操控模式； 可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；?可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；?支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；?支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；?支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；?支持状态序列输出测试，并具有短路故障计算功能；?支持B码触发输出采样值，可实现多机同步输出测试；?光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；?支持SV报文输出时间均匀性、额定延时监测；?支持光口数据流量监测；?支持GOOSE发送机制监测；?具有光数字SV控制块的极性校核功能和核相功能；?具有光口数据转发功能，可用于串行侦测报文；?支持单纤网络连接（无Link模式），光口数据镜像、转发、回环等；?支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；?支持SV报文重采样；?内置11000mAh可充电锂电池供电，连续工作时长≥5小时。专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：支持光网口模块热拔插，实现100M/1000M光模块切换；支持交换机VLAN测试；光功率测量；支持智能终端SOE响应时间测试；后续将支持更多的测试，我们将及时为您提供免费软件升级服务。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪TH-8508智能变电站光数字测试仪技术参数型号型号光纤网口数量2对3对类型SC100Mbits/sLC100/1000Mbits/s协议IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588网络对时时标误差＜25ns光纤串口数量2对1对类型SCST协议IEC60044-7/8帧报文，国网扩展帧报文，许继私有报文时标误差＜25ns同步接口数量1个类型SCST协议IRIG-B或PPS以太网通讯接口及USB接口数量RJ-45 1个；USB 1个硬开入与硬开出数量无各2路电池性能容量可充电锂电池，11000mAh可充电锂电池，11000mAh待机时间＞72小时＞72小时工作时间＞5小时＞5小时充电时间＜4小时＜4小时外观特征屏幕5.7英寸，触摸屏5.7英寸，触摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 规格若有变动，恕不另行通知章产品介绍1.1 欢迎使用感谢您使用TH-8508智能变电站光数字测试仪！TH-8508智能变电站光数字测试仪是青岛天正华意电气设备有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送，是数字化/智能变电站安装、调试、运行和维护的必备工具。其主要支持以下协议：1.2 产品包装在您拿到本产品包装盒之后，请仔细检查下面所列出的各相标准配件是否齐全。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪本产品调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏仪器。操作方面的性?在您使用仪器之前，请务必详加阅读本手册所提供的相关信息。?在使用过程中，请注意拿稳仪器，防止跌落损坏。?连接光纤尾纤到仪器顶部的光纤通讯接口时，请按照卡口位置插入，不要过于用力以防止损坏光纤通讯接口。?灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免将仪器放置这些地方，并做好防水工作。请勿将仪器放放置或存储在在容易被摔落或可能被其它重物压挤的地方。?在你工作完成后，请确保将仪器顶部的光纤通讯接口的封盖挡板合上，以防止因为灰尘或异物阻塞或损坏光纤通讯接口。?若在本产品的使用上有任何技术性问题，请和经过检定或有经验的技术人员联络。关于这本用户手册产品用户手册包含了所有当您在使用TH-8508系列光数字测试仪时所需要用到的信息。TH-8508系列光数字测试仪通俗叫法包含以下名称：智能变电站光数字测试仪“光数字测试仪 万用表”、“手持式报文分析仪”、“手持式继电保护测试仪”，用户手册中统一简称为“光数字万用表”。用户手册的编排方式用户手册有以下几个章节所组成：章：产品介绍您可以通过本章节了解 TH-8508系列产品的硬件特性和外观特征。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪TH-8508智能变电站光数字测试仪技术参数型号型号光纤网口数量2对3对类型SC100Mbits/sLC100/1000Mbits/s协议IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588网络对时时标误差＜25ns光纤串口数量2对1对类型SCST协议IEC60044-7/8帧报文，国网扩展帧报文，许继私有报文时标误差＜25ns同步接口数量1个类型SCST协议IRIG-B或PPS以太网通讯接口及USB接口数量RJ-45 1个；USB 1个硬开入与硬开出数量无各2路电池性能容量可充电锂电池，11000mAh可充电锂电池，11000mAh待机时间＞72小时＞72小时工作时间＞5小时＞5小时充电时间＜4小时＜4小时外观特征屏幕5.7英寸，触摸屏5.7英寸，触摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 规格若有变动，恕不另行通知章产品介绍1.1 欢迎使用感谢您使用TH-8508智能变电站光数字测试仪！TH-8508智能变电站光数字测试仪是青岛天正华意电气设备有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送，是数字化/智能变电站安装、调试、运行和维护的必备工具。其主要支持以下协议：1.2 产品包装在您拿到本产品包装盒之后，请仔细检查下面所列出的各相标准配件是否齐全。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询 <甘孜>天正华意电气设备有限公司

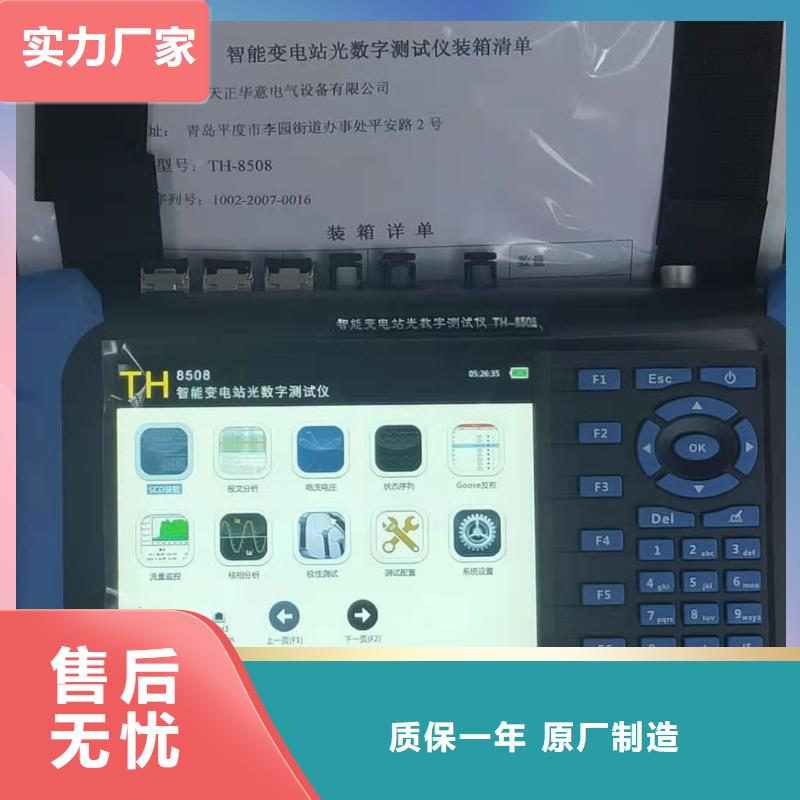

甘孜手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

甘孜手持式光数字测试仪调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏万用表。1.6 电源按钮电源按钮位于键盘右上方，如图所示。开机：按住电源按钮3S，启动开机界面；关机：按住电源按钮3S，启动关机画面。开机注意事项： USB口主要用于导入导出SCD文件或配置文件或测试数据文件，不建议用于给其他设备（如手机等）进行供（充）电，否则有可能导致触摸屏失效。开机时请先将USB存储设备从USB接口拔除，否则可能导致触摸屏失效。第二章 系统操作返回——返回上级页面，同ESC按键操作；GPS同步状态指示——IRIG-B/PPS/IEEE-1588等状态指示，当TH-8508智能变电站光数字测试仪成功锁定上述GPS同步时钟源后显示；系统/GPS时间——智能变电站光数字测试仪本机时钟显示；如果系统设置中选择了自动同步GPS时间且成功锁定了IRIG-B或IEEE-1588信号源，则显示同步后的GPS时间；输入法指示——指示多功能键盘当前的输入方式，分为数字、小写字母、大写字母，由键盘的输入法切换键控制；电量指示——电池剩余电量指示。当电池电量过低时，将无法启动万用表或启动后部分功能失效（如触摸屏、光口传输等）；绿色:电量充足黄色:电量尚可红色:电量过低功能键——F1-F6，每个功能模块定义不同；状态栏——帮助信息/告警/错误提示。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

<甘孜>天正华意电气设备有限公司

甘孜手持式光数字测试仪4英寸大屏幕800×600高亮真彩LED工业用液晶屏；笔记本电脑专用触控板；精心设计的专有设计触摸键盘；USB接口2个，可外接键盘、鼠标、U盘等USB设备。3.12 输入电源输入电压范围：165VAC~265VAC 200VDC~360VDC；标准输入电压：220VAC 50HZ电流：0.5A（Max）。3.13 箱体尺寸与重量全铝合金挤压型材标准机箱280×363.5×175mm（W×H×D）；重量：约9kg 。4、测试软件功能 光数字继电保护测试仪和传统模拟输出继保仪测试方法相同，主要的区别是和保护装置的信息交互接口发生了变化。配套测试软件仍是我公司模拟输出继保仪的测试软件HD_DPTS，功能强大、成熟可靠、使用方便。软件界面及其操作方法不变，测试时需先对SMV及GOOSE 接口进行数字保护试验配置，便能方便地完成所有测试项目。提供了针对数字保护测试特殊需要而精心设计的特色功能：1、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收相关IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。2、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；3、SMV报文均匀性偏差模拟测试功能；4、测试中断期间的SMV及GOOSE报文链路保持功能；5、PCAP网络报文文件SMV采样数据故障回放功能

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪 VLAN测试VLAN测试用于对交换机端口的VLAN分配进行自动搜索。测试接线：搜索设置:端口配置——选择测试仪的报文发出端口（Tx）及交换机回接端口（Rx）；搜索参数——设置VLANID的搜索范围，如Vlan ＝ （0 - 100）VLANID的变化则按照设定的帧数进行自动递变。如设置VlanID每隔1帧，即表示每帧报文的VLANID都将不同。注：您可以选择SV报文或GS报文进行测试，需要在测试配置中先设置好测试发送用的SV报文或GS报文。结果分析：测试结果实时呈现，将交换机能转发的VLANID在相应的接收口罗列出来。2.11 智能终端响应时间测试智能终端是数字化变电站一次开关设备的智能操作终端。它采用实时Goose通信，通过与保护和测控等装置相配合能够实现对断路器、刀闸的分合操作，同时就地采集断路器、刀闸等一次设备的开关量信号。在现场调试和故障检修时，使用TH-8508智能变电站光数字测试仪可以验证智能终端Goose 收发是否正常，动作行为是否正常，测控保护装置与智能终端之间的跳/合闸回路是否正常，也可以对其SOE响应时间进行测量。支持GOOSE发布—开入量接点接回、硬开出接点开出—GOOSE订阅、GOOSE发布—GOOSE订阅三种模式。2.11.1 模式一：Goose发布—硬开入接点接回测量智能终端跳/合闸回路响应时间。TH-8508智能变电站光数字测试仪给智能终端发送跳/合闸Goose命令，测量智能终端收到Goose报文与硬接点开出的时间差，应＜7ms。测试设置：1、报文配置在测试设置中：选取相应保护装置发布的Goose跳闸报文（或智能装置订阅的Goose跳闸报文），添加到系统设置的Goose发布组中；将Goose发布报文中的跳闸通道关联到变量开出1或2；确保变量“开入A或B”没有在Goose订阅报文中被关联。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 可接空接点及带电位接点(0~250V)开关量输出数量6对，其中2对为快速开出遮断容量DC250V /0.5A反应时间≤0.1ms同步接口类型GPS/BD ANTIRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588数量GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对无线连接接口类型WIFI4G(选配)有线连接接口类型百兆Lan口，RJ45数量2个模拟量小信号输入接口类型航空插头，交流电压数量12路模拟量小信号输出接口类型航空插头，交流电压数量12路供电电源供电电压AC 220V，允许偏差：-20％~15％供电频率47~65 HzUSB 口数量2个工作环境条件工作温度-10℃~50℃湿度≤95％无凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(长x宽x高)联机接口RJ45显示屏10.4寸真彩液晶显示单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪本产品调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏仪器。操作方面的性?在您使用仪器之前，请务必详加阅读本手册所提供的相关信息。?在使用过程中，请注意拿稳仪器，防止跌落损坏。?连接光纤尾纤到仪器顶部的光纤通讯接口时，请按照卡口位置插入，不要过于用力以防止损坏光纤通讯接口。?灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免将仪器放置这些地方，并做好防水工作。请勿将仪器放放置或存储在在容易被摔落或可能被其它重物压挤的地方。?在你工作完成后，请确保将仪器顶部的光纤通讯接口的封盖挡板合上，以防止因为灰尘或异物阻塞或损坏光纤通讯接口。?若在本产品的使用上有任何技术性问题，请和经过检定或有经验的技术人员联络。关于这本用户手册产品用户手册包含了所有当您在使用TH-8508系列光数字测试仪时所需要用到的信息。TH-8508系列光数字测试仪通俗叫法包含以下名称：智能变电站光数字测试仪“光数字测试仪 万用表”、“手持式报文分析仪”、“手持式继电保护测试仪”，用户手册中统一简称为“光数字万用表”。用户手册的编排方式用户手册有以下几个章节所组成：章：产品介绍您可以通过本章节了解 TH-8508系列产品的硬件特性和外观特征。

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询 <甘孜>天正华意电气设备有限公司

甘孜手持式光数字测试仪4英寸大屏幕800×600高亮真彩LED工业用液晶屏；笔记本电脑专用触控板；精心设计的专有设计触摸键盘；USB接口2个，可外接键盘、鼠标、U盘等USB设备。3.12 输入电源输入电压范围：165VAC~265VAC 200VDC~360VDC；标准输入电压：220VAC 50HZ电流：0.5A（Max）。3.13 箱体尺寸与重量全铝合金挤压型材标准机箱280×363.5×175mm（W×H×D）；重量：约9kg 。4、测试软件功能 光数字继电保护测试仪和传统模拟输出继保仪测试方法相同，主要的区别是和保护装置的信息交互接口发生了变化。配套测试软件仍是我公司模拟输出继保仪的测试软件HD_DPTS，功能强大、成熟可靠、使用方便。软件界面及其操作方法不变，测试时需先对SMV及GOOSE 接口进行数字保护试验配置，便能方便地完成所有测试项目。提供了针对数字保护测试特殊需要而精心设计的特色功能：1、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收相关IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。2、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；3、SMV报文均匀性偏差模拟测试功能；4、测试中断期间的SMV及GOOSE报文链路保持功能；5、PCAP网络报文文件SMV采样数据故障回放功能

甘孜手持式光数字测试仪智能变电站光数字继电保护测试仪青岛天正华意电气设备有限公司本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，

<甘孜>天正华意电气设备有限公司 继保测试仪甘孜欢迎咨询

甘孜手持式光数字测试仪常规的保护测试功能包括：1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。2、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。6、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。7、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。5、主要特点a. 采用了包括先进的军用通讯处理器和通讯专用嵌入式技术在内的多项高新技术，“基于PCI总线的MCU＋FPGA＋DSP架构”保证系统的实时性能、运算能力、通讯速度和稳定可靠。b. 采用MCU片内微总线网络接口结合FPGA网络及串行通信协处理插件的SMV报文传输技术，保证光网口和光串口的SMV输出高速可靠，数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达，远超 保护“不依赖外部时钟同步采样”对SMV离散度的要求。c. 提供多达6对光网口和7个光串口，以独特的光网口动态复用技术在每对光网口均可支持多达10组IEC 61850-9-1/2 SMV、GOOSE报文混合收发，每个光串口可配置1组FT3 SMV收发，完全满足保护“直采直跳”、“保护就地化”、“双采样”等国网新标准对保护测试的需求。d. 具有针对数字保护测试特殊需要而精心设计的特色功能：
