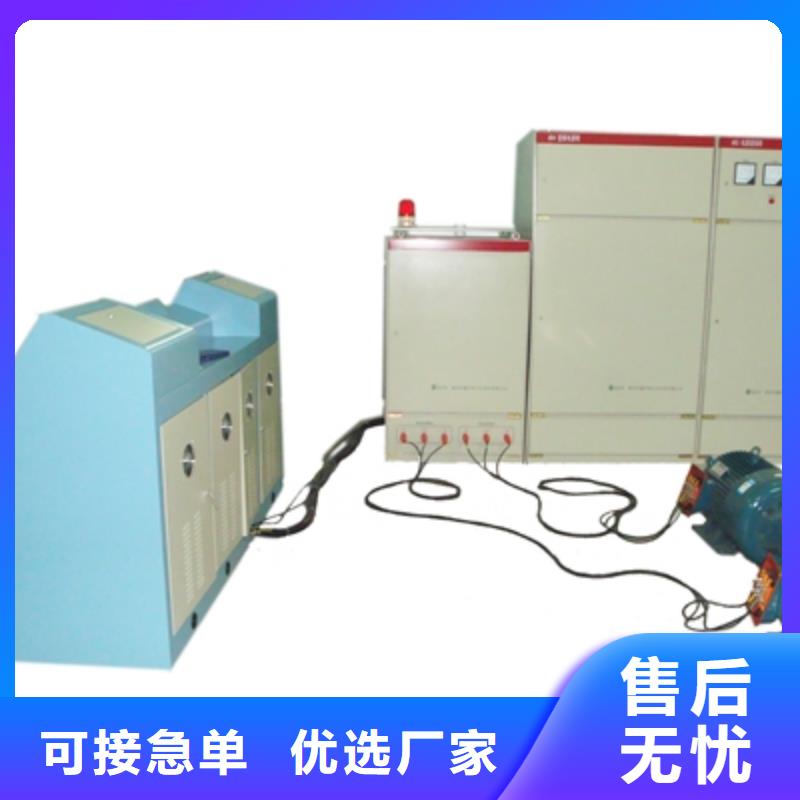

甘孜电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A0.2级4、主回路电压互感器比例：1140V/114V0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

?甘孜电器综合试验台安装、调试所需的工具、零配件、管线等由乙方负责。甲方负责以下工作：?与乙方共同开箱检查货物是否齐全。?乙方安装设备和调试过程中给予配合和支持。B．设备验收设备验收分预验收和终验收两次进行，预验收在乙方进行，终验收在甲方进行。设备预验收：?乙方提前3天向甲方发出预验收书面邀请。?甲方负责酌情提供乙方各阶段需求数量的试机件。?乙方负责调试设备和工装，产品各项尺寸及性能指标等应符合图纸技术要求，单件加工时间达到节拍要求。?甲方按技术协议要求，对生产线及设备的外观、配置等项目一一进行验收。?预验收达到协议要求，甲方与乙方签订预验收纪要经双方代表签字后，预验收存在的问题乙方应立即整改、改进；整改完成后，提交书面报告给甲方，经甲方书面同意后，乙方才能包装设备发运到甲方，预验收的所有试机件随机包装交还甲方。?对于前期方案中没有提及的优化方案，需经双方共同协商后解决。设备终验收：?检查预验收遗留问题是否按初验收纪要的要求予以解决和改进。?甲方负责提供终验收的试机件。?乙方负责调试设备和工装，按要求连续生产一周。。?终验收标准参照预验收标准，验收时间（包括开箱、安装、调试等）双方协商解决。?设备终验收合格，双方签订终验收纪要认可，乙方才能向甲方交货。C．技术培训乙方负责对甲方的操作人员及维修人员进行免费培训，技术培训分预培训和终培训二次进行。预培训?培训地点在甲方工厂，日期与设备预验收同时进行或另行安排。?

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

甘孜电器综合试验台可以试验的继电器型号包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新设备方案实现1、设备组成部分 根据客户要求，我司配振动台（夹具台）1台、高低温箱1台、阻性负载箱1台和标准电脑桌（计算机程序控制）1台；2、振动台和高低温箱图片（方案一：图片仅供参考，以实物为准） （方案二：图片仅供参考，以实物为准）（电源阻性负载图片，仅供参考，以实物为准）3、设计原理图（设计原理图：图片仅供参考，以实物为准）4、以往测试样件（样件一） （样件二） 样件三）三、设备功能1、根据客户指定要求，在不同振幅、频率、温度（高温80摄氏度，低温负40摄氏度）情况下，通过调整（阻性）负载大小，实现常开或常闭触点电压降检测（软件编程设计量程，超过设计理论量程，自动声光报警）；

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先
<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

甘孜电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、脉冲宽度、脉冲间隔、转换时间、回路电压、线圈压降等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 ±0.5％±2d2.直流电压，电流 ±0.5％±2d3.交流电压，电流 ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 ±10％±3d6.接点电阻 ±1％±3d7.接点齐度 0.001秒±1d以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

甘孜电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

甘孜电器综合试验台微型断路器”、“接触器”。根据要测试的项目，进行选择，进入类似如下面的测试界面。如图6-2-2所示：图 6-2-2测试界面主要分为：信息录入区、项目选择区、常用功能区、信息指示区、测试参数区和测试结果区。信息录入区：输入被测件的型号等信息，会在测试报表上体现出来。选定测试项目后，按对应项目后面的录入按钮即可弹出录入对话框进行信息录入。如图6-2-3所示：图 6-2-3项目选择区：根据被测件的种类以及想要测试的项目而选择。常用功能区：包括创建和查看报表、返回主界面以及关机。信息指示区：显示系统当前的状态以及提示用户试验时需要进行的必要操作。测试参数区：根据被测件的指标录入测试参数，切勿随意输入。测试结果区：测试完成后一切测试结果都显示在结果区。6.2.2、开始测试下面以普通继电器为例，介绍一下测试流程：首先：根据被测件的种类，选择要测试的种类以及测试项目。如图6-2-4所示：图 6-2-4然后：点击被测件型号框后的【选择】按钮进入型号设置界面（型号设置见6.2.3），根据所选的被测件的种类选择被测件的型号，检查参数设置区参数设置是否正确，并进行调整。

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

?甘孜电器综合试验台甲方参加培训人员包括机电工程师、维修工程师、产品工程师和操作调试人员，参加人数由需方确定。?培训内容包括：讲解设备操作、维修、维护、保养及调整方法，示范操作及讲解注意事项；指导和监护甲方人员实际操作。终培训?终培训在需方工厂进行，终培训在设备终验收时进行。?培训内容同预培训相同。D．质量保证与技术服务?乙方保证提供的生产线/设备，备件、附件等完整、全新。?乙方提供的生产线/设备、备件、附件等应符合甲方和乙方双方共同确认的精度和质量标准，并与技术图纸资料一致。?设备出现故障，乙方应在8小时内电话指导排除一般故障或48小时内派员到甲方现场进行维护处理。?设备质量保证期为12个月，质量保证期内所发生的生产线/设备本身质量问题由乙方派员到甲方免费维修。如因操作失误或天灾导致设备损坏则不属于保质期范围内。?超过质量保修期后提供终身有偿服务，零部件更换乙方仅收取成本费用；如应甲方维修、维护需要，乙方维修人员往返甲方路费由甲方承担。

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先
<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先

甘孜电器综合试验台3特殊情况下的保护在测控系统失效的情况下，可按下控制柜上的紧急停机按钮，可迅速切断被试系统的主电源。甘孜电器综合试验台试验工装根据试验需求定制试验工装，能够、的进行试验操作。8主要部件清单表2 主要部件清单序号自制21150V直流电源个19技术服务和售后服务9.1技术服务对买方技术人员进行该设备调试的培训对买方技术人员进行该设备操作培训。9.2售后服务本产品在正常情况下是免维护的。该设备在正常情况下质保期为12个月，从终验收签字之日起计算。在保质期内，卖方负责提供设备维护和更换零部件，接到用户通知后，一星期内保证设备恢复正常运行。自接到服务通知（电话、传真或信函）始4小时内作出响应并指导用户解决问题；对用户不能自行解决的问题在24小时内到用户现场进行维修。

<甘孜>天正华意电气设备有限公司 电机试验台甘孜服务为先 <甘孜>天正华意电气设备有限公司

甘孜电器综合试验台如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。数据查询时，用户只需要选择查询的项目即可进行查询，可多选，也可单选。查询的数据首先是要进行保存之后的数据，没有保存的数据不能查询。在数据查询界面用户可对查询出的数据进行删除、打印操作，并可以生成相应的Excel文件，保存到想要的位置。6.用户可对测试结果进行保存，点击测试界面上的“保存报表”即可将测试结果存储在电脑的任意位置。7.用户点击测试界面上的“数据”，可对测试数据进行。8.用户在以下界面中，可以使用管理员模式下，对操作员进行管理，可删除和增加用户。用户点击“用户切换”，可使不同的用户来登陆测试程序。9.用户点击“退出运行”，测试界面将返回电脑桌面，程序退出。九、注意事项：1.每次测试，测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。2.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。3.测试台在三个月内没有使用时，是通电一次。4.如果测试过程种如有意外发生，请快速按下测试台面板上的“急停”按钮。5.测试台面板上的电源插座严禁接入大功率用电器。6.测试台上严禁放置水杯等物品，防止水流到测试台内部。

甘孜电器综合试验台用户可对测试结果进行保存，点击测试界面上的“保存报表”即可将测试结果存储在电脑的任意位置。7.用户点击测试界面上的“数据”，可对测试数据进行。8.用户在以下界面中，可以使用管理员模式下，对操作员进行管理，可删除和增加用户。用户点击“用户切换”，可使不同的用户来登陆测试程序。9.用户点击“退出运行”，测试界面将返回电脑桌面，程序退出。九、注意事项：1.每次测试，测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。2.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。3.测试台在三个月内没有使用时，是通电一次。4.如果测试过程种如有意外发生，请快速按下测试台面板上的“急停”按钮。5.测试台面板上的电源插座严禁接入大功率用电器。6.测试台上严禁放置水杯等物品，防止水流到测试台内部。十、备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号电 ???话： .
