可靠的多功能局放测试仪生产厂家

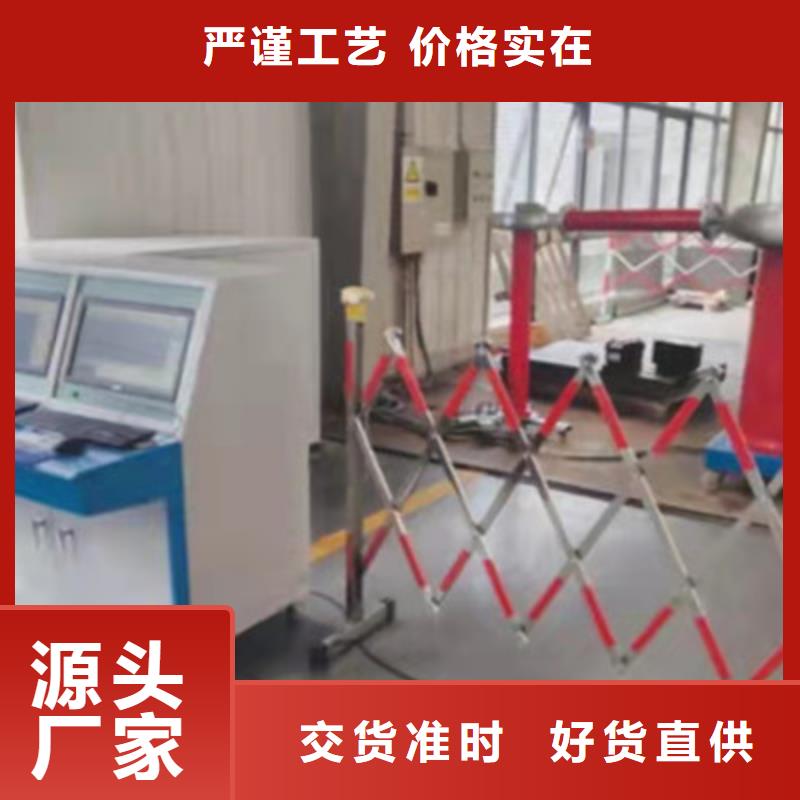

甘孜工频高压局放试验装置 主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（三）、GR100/0.1工频保护电阻额定频率：50 Hz额定电压：100 kV标称电阻：7.5 kΩ局部放电量：额定电压下＜3 PC 80％额定电压下≤2 PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。（四）、AC-2010工频高电压试验控制台（带10KVA电动调压器）操作装置功能：设有过电流保护设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；设有声警告设有零压合闸、试品击穿自动回零功能设有耐压计时元件，到耐压时间时调压器将自动降至零位电源为220V控制
<甘孜>天正华意电气设备有限公司
甘孜工频高压局放试验装置 近几年随着国民经济的发展，停电越来越难随着状态检修的推广带电测试越来越重要超声波探伤仪已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，比红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡检定位仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。
可靠的多功能局放测试仪生产厂家
甘孜工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

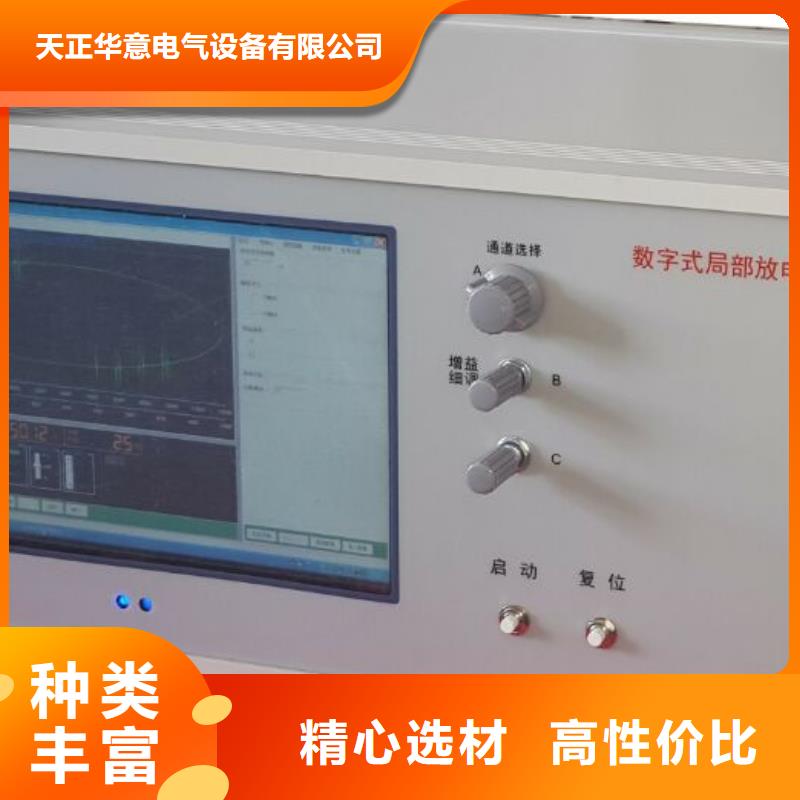

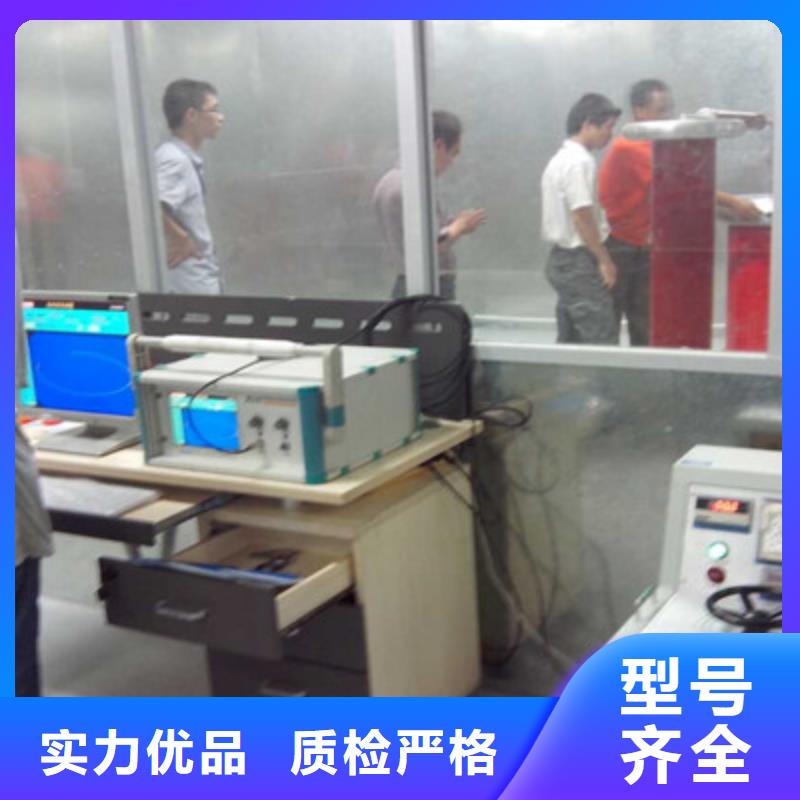

甘孜工频高压局放试验装置 概述TH-2020智能局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH-2002、TH-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。6.具有波形锁定、打印试验报告功能本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
<甘孜>天正华意电气设备有限公司
<甘孜>天正华意电气设备有限公司
可靠的多功能局放测试仪生产厂家
甘孜工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。
<甘孜>天正华意电气设备有限公司 可靠的多功能局放测试仪生产厂家
甘孜工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流
<甘孜>天正华意电气设备有限公司 可靠的多功能局放测试仪生产厂家甘孜工频高压局放试验装置 概述 随着社会的进步，科学的发展，人类对能源的需求愈来愈大，由于电力在人们生活当中是不可缺少的一份重要的资源，从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命，现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级，不同容量的电力设备进行工频电压试验，我厂制造各种规格的工频无局部放电试验变压器及其成套装置，用户根据需求自行选择。从结构型式上分可分为：单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式，但对局部放电量要求较低的场合；单相绝缘筒式一般适用于对局部放电量要求较高；电压不太高，且比较固定使用的场合，单相绝缘筒式、串级式，主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合，以上四种型号供用户根据不同要求自行选择。二、产品型号编制说明本型号编制参照JB/T.3837《变压器类产品型号编制方法》三、使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
<甘孜>天正华意电气设备有限公司
甘孜工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。
<甘孜>天正华意电气设备有限公司
可靠的多功能局放测试仪生产厂家
甘孜工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％主要设备的技术参数（一）、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2007多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
