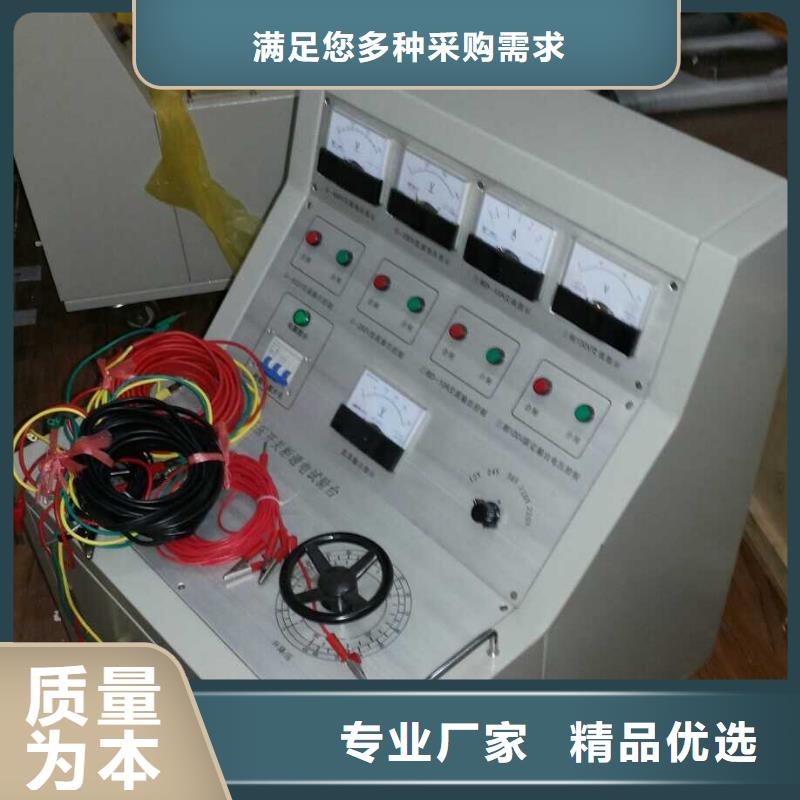

甘孜电器综合试验台继电器综合性能试验专机方案一、客户要求1、用途用于对地铁车辆用各种电磁式继电器、接触器进行检测。2、技术特点用于地铁车辆用各种继电器的线圈特性、触点特性、负载电流能力测试，进行振动模拟试验连续通断电试验，自动出具继电器性能评估报告。适用于各种电磁继电器在高、低、常温下的常闭、常开触点的筛选，有效剔除失效的继电器。 试验原理和技术指标符合相关标准和行业标准。 系统具有实时、并行、动态监测多50个继电器的测试功能。可程序设置测试继电器数量、试验次数、动作速率、绕组电压、停机方式等各种试验条件。 并具有过流和短路保护功能。 可实时记载每组触点多达100次的失效记录。 试验台控制继电器开关使用的控制模块需同时提供编程软件及相关数据线，通过数据线可以实现控制模块内控制程序的读出和写入。控制模块电源为DC24V。提供继电器的线圈的电源需同时提供DC110V和DC24V双路输出，一路提供测试继电器用，另一路供控制模块使用。电源模块本身具有过流和短路保护。配置5米电源线，按地面布置明线进行布线，并配置镀锌钢管进行防护，做好绝缘防护工作。

甘孜发电机灭磁过压保护装置

甘孜电器综合试验台TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<甘孜>天正华意电气设备有限公司
甘孜发电机灭磁过压保护装置 <甘孜>天正华意电气设备有限公司

甘孜电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?

甘孜电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<甘孜>天正华意电气设备有限公司 甘孜发电机灭磁过压保护装置
<甘孜>天正华意电气设备有限公司

甘孜电器综合试验台系统构成：1.信号继电器综合测试台主机 1台2.继电器测试座1套3.打印机1台4.测试盒1套5.控制电脑（主机、液晶显示器）1台6.测试台外形尺寸 900×1100×1200（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）传输继电器：JCZC5-140、JCZC5-15017）发码器：FJ-1、FG-418）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC119）根据用户提出的其它继电器技术要求。

甘孜发电机灭磁过压保护装置

甘孜电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?

<甘孜>天正华意电气设备有限公司 甘孜发电机灭磁过压保护装置

甘孜电器综合试验台接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的自动测试电脑会自动完成，用户只需等待即可。用户如想要进行单次测试，只需要点击相应的黄色的测试项目，即可进行单相测试。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。数据查询时，用户只需要选择查询的项目即可进行查询，可多选，也可单选。查询的数据首先是要进行保存之后的数据，没有保存的数据不能查询。在数据查询界面用户可对查询出的数据进行删除、打印操作，并可以生成相应的Excel文件，保存到想要的位置。

<甘孜>天正华意电气设备有限公司 甘孜发电机灭磁过压保护装置

甘孜电器综合试验台、将试验台面板上的转换开关拨到自动位置。⑤、鼠标左键双击测试软件快捷方式 ，打开测试软件主界面如图1所示。图1 测试软件主界面⑥、选择“测试型号”，选择后可进行手动测试和自动测试。注意以下几点：(1).软件启动时可以自动定位仪器串口位置。要求是：在开启软件之前应首先开启仪器。如果打开软件时，仪器未打开，可先关闭软件，待开启仪器后再打开软件。也可手动点击子菜单中“设置串口”，打开界面如下，进行手动选择设置。图2 串口设置(2).选择适合当前电机的参数合格判断标准的“测试型号”，如需新建或修改则点击主界面上“”按钮。进行测试参数标准设置，保存并退出，如图3所示。图3 测试型号设置界面(3).编号产生规则。编号为：年＋月＋六位整数。就是记录当月的测试个数。编号自动增加，保证一个月内编号不重复。当到达新的一个月，六位数重新从零开始累加。a)软件开始测试后，注意以下两点：(1).如果选择了“手动测试”；将手动选择测试项目，点击软件主界面上的测试项目按钮后则一直处于测量状态，直到点击“”按钮。对于“电阻”和“匝间”项目，测试开始后对主项进行测试。如果需要调节绝缘电压，就点击“”按钮，进入绝缘测试状态，这时去调节电压，调整完成后，点击“复位”即可完成绝缘电压设置。

甘孜电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<甘孜>天正华意电气设备有限公司 甘孜发电机灭磁过压保护装置

甘孜电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

<甘孜>天正华意电气设备有限公司 甘孜发电机灭磁过压保护装置

甘孜电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。
