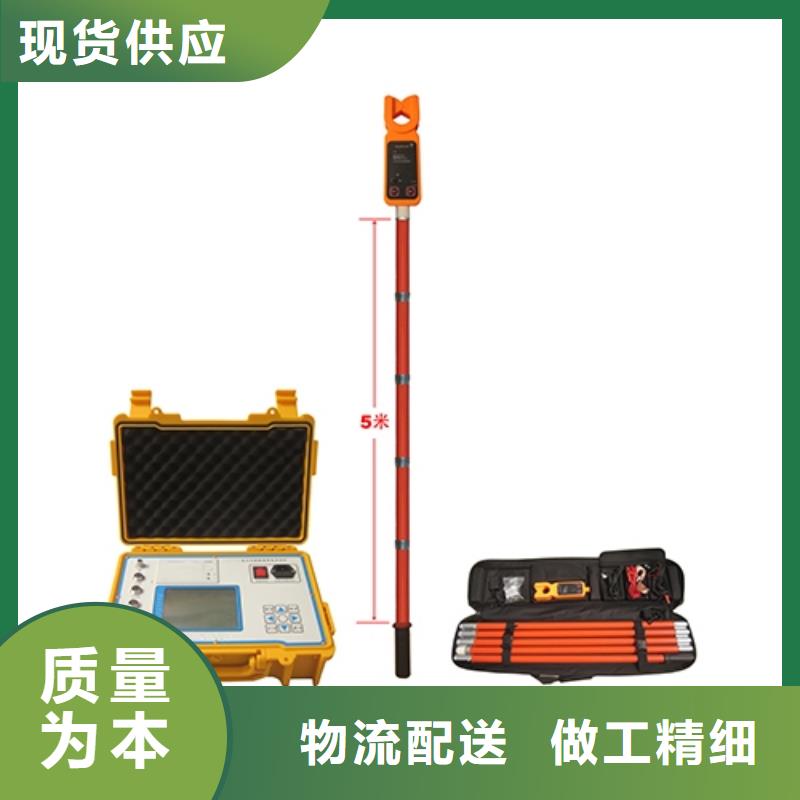

甘孜架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。

甘孜架空线路故障测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本产品是用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤在农村的配网线路中接地更为常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。

<甘孜>天正华意电气设备有限公司 甘孜地下电缆故障定位仪

甘孜架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。

<甘孜>天正华意电气设备有限公司 甘孜地下电缆故障定位仪

甘孜架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

<甘孜>天正华意电气设备有限公司
甘孜地下电缆故障定位仪

甘孜架空线路故障测试仪 测试装置显示界面及测试项目操作菜单11.1 装置通电开机后初始化显示界面及优盘操作界面通电后装置显示界面 按[U盘]热键后优盘操作图（8）图（7）对应操作说明：1）连续按压[变深]或[变浅]键用于步进调整显示屏幕黑白对比度。2）按[背光]键开启或关闭屏幕背光灯。按[U盘]键，即可进入优盘升级或导出传出数据等相关操作菜单。4）按[升级]键，对仪器程序通过计算机进行调试或作软件升级时使用。5）按[时间] 键，可对仪器的屏幕上显示的时间进行调整，根据光标所指位置通过相应的数字键进行调整设置。6）按[启动] 键，即进入“测试系统接地完好性检测”菜单。图（8）对应操作说明：按[U盘]热键进入显示菜单后，插入优盘后根据光标指示位（反黑）进行对应操作，按照对应功能热键参考提示说明进行相应操作。1）使用U盘升级装置主机程序，连续按[F2]键4次，功能热键弹出升级热键，在按压[优盘初始]读取优盘容量信息，显示U盘容量大小，读出内存容量无误后，根据提示即可使用优盘进行操作。2）按[线路数据]键可将仪器内存储的线路参数数据导入到优盘中。3）按[优盘退出]键返回开机界面。11.2 装置试验接地完好性检测及线路信息设置菜单界面测试系统接地完好性检测界面图路信息参数设置菜单界面图（10）在开机界面按[启动]键首先进入到“测试系统接地完好性检测”菜单，根据光标指示位（反黑）操作，建议在线路参数测试接线前先进行该功能操作，避免由于试验接地不良导致测试误差。

<甘孜>天正华意电气设备有限公司

甘孜架空线路故障测试仪尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。

甘孜架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g

甘孜地下电缆故障定位仪

甘孜架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。
